Luogo di origine: | Fatto a Nanchino |
Marca: | GS-mach |
Certificazione: | CE ISO9001 |
Numero di modello: | 75 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | negotiation |
Imballaggi particolari: | CASSE DI LEGNO |
Tempi di consegna: | 30 GIORNI |
Capacità di alimentazione: | 100 insiemi / mese |
Materiale trattato: | estrusore a vite gemellato Co-girante | Coppia di torsione dell'uscita: | 2101NM |
---|---|---|---|
Velocità dell'input: | 1500rpm | Velocità dell'uscita: | 300~800RPM |
Coppia di torsione specifica: | 9.7/9.2 | cuscinetto: | NSK |

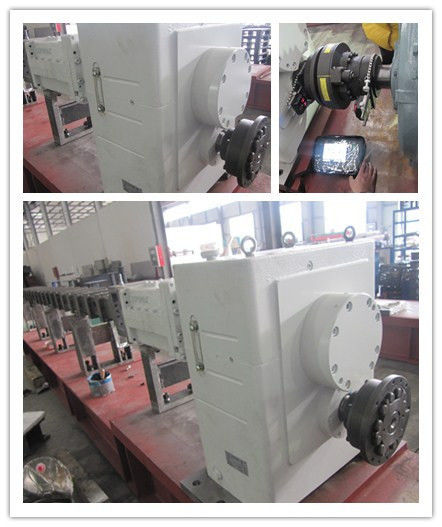

L'alto cambio di coppia di torsione per la Co-rotazione dell'estrusore a vite gemellato per la macchina del extuder parte
Alta descrizione del cambio di coppia di torsione:
Adottando l'ultima norma ISO1328, la precisione dell'ingranaggio cyclindrical di a spirale sferico e di combinazione la nostre esperienza e specialità a lungo termine degli espulsori della gemello-vite, il cambio di GS-mach è progettato meticoloso con le idee di progettazione avanzate superiori nel mondo per agli gli estrusori a vite gemellati giranti orientati co, con i diritti di proprietà intellettuale interamente indipendenti.
Gli ingranaggi sono fatti dell'acciaio di carburazione della lega ad alta resistenza di buona qualità carburando ed estiguendo per i denti, di cui tutti i processess della macinazione dell'ingranaggio sono finiti dalle macchine per la frantumazione importate dell'ingranaggio. I parametri dell'ingranaggio sono ottimizzati e specialmente sono progettati per le caratteristiche degli espulsori della gemello-vite, riducenti la concentrazione di sforzo sulla radice dell'ingranaggio e miglioranti gli stati di superficie dell'ingranaggio. Abbiamo migliorato il intension dell'ingranaggio di affaticamento, di resistenza a fatica e del rapporto flessionali di ampio diametro. Inoltre abbiamo adottato l'ultime idea e tecnologia di progettazione del trattamento termico per la struttura degli ingranaggi, quindi assicurata gli ingranaggi per l'uniformità del percision e della forza.
Caratteristiche fondamentali
La struttura solida ed ottimizzata minimizza la vibrazione.
Alta coppia di torsione e progettazione ad alto rendimento di tasso di velocità
Macinazione dell'ingranaggio di precisione per tenere rumore di oepration molto basso
Sistema del filtro forzato da raffreddamento e da lubrificazione per assicurare dissipazione di calore eccellente.
Tutti i cuscinetti soiurced per le marche riconosciute globali.
Specifiche
1. Cuscinetti di SKF
2. progettazione a tre assi parallela
3. alto cambio di coppia di torsione
4. usato per l'estrusore a vite gemellato co-girante
Cambio
Caratteristiche gemellate del cambio dell'estrusore a vite:
1)Ingranaggio e asse fatti del materiale fine di qualità
2)Struttura parallela & a tre assi.
Parametri tecnici:
1) Nuovo cambio della struttura, alta coppia di torsione, ad alta velocità;
2) L'ingranaggio è grado 6 che è un'alta precisione. Superficie di sovraccarico ad alta velocità del duro dente. I materiali sono 20CrNi2MoA o 20CrMnMo, HRC 60/62.
3) L'albero di uscita si collega con l'asse della vite in manica scanalata.
4) I cuscinetti importati dei cuscinetti SKF sono utilizzati. Cuscinetto integrato di spinta.
5) Il cuscinetto ed innestato è costretto ad adottare il sistema di lubrificazione di immersione.
Modello | Velocità di RPM | Potere | Coppia di torsione | Grado di coppia di torsione |
GST-95 | 300 | 350 | 5570 | 11,74 |
400 | 450 | 5371 | 11,32 | |
500 | 550 | 5252 | 11,07 | |
600 | 650 | 5173 | 10,9 | |
800 | 900 | 5371 | 11,31 | |
GST-85 | 300 | 220 | 3501 | 11,23 |
400 | 315 | 3760 | 12,07 | |
500 | 400 | 3820 | 12,25 | |
600 | 500 | 3979 | 12,76 | |
800 | 600 | 3581 | 11,49 | |
GST-75 | 300 | 160 | 2546 | 11,79 |
400 | 220 | 2626 | 12,16 | |
500 | 250 | 2387 | 12,37 | |
600 | 315 | 2506 | 11,61 | |
800 | 450 | 2685 | 12,43 | |
GST-65 | 300 | 110 | 1753 | 12,34 |
400 | 132 | 1575 | 11,2 | |
500 | 160 | 1528 | 10,86 | |
600 | 220 | 1750 | 12,45 | |
800 | 280 | 1671 | 11,88 | |
GST-58 | 300 | 90 | 1432 | 12,59 |
400 | 110 | 1313 | 11,87 | |
500 | 160 | 1528 | 13,81 | |
600 | 200 | 1591 | 14,39 | |
800 | 250 | 1492 | 13,49 | |
GST-52 | 300 | 55 | 875 | 11,01 |
400 | 75 | 895 | 11,26 | |
500 | 90 | 850 | 10,69 | |
600 | 110 | 870 | 10,94 | |
800 | 132 | 787 | 9,9 | |
GST-50 | 300 | 55 | 875 | 11,82 |
400 | 75 | 895 | 12,08 | |
500 | 90 | 850 | 11,74 | |
600 | 110 | 870 | 11,74 | |
800 | 132 | 787 | 10,63 | |
GST-40 | 300 | 30 | 477 | 11,63 |
400 | 45 | 537 | 13,08 | |
500 | 55 | 525 | 12,79 | |
600 | 65 | 517 | 12,59 | |
800 | 90 | 537 | 13,08 | |
GST-35 | 500 | 30 | 286 | 10,61 |
600 | 37 | 294 | 10,9 | |
800 | 50 | 298 | 11,05 | |
GST-30 | 600 | 22 | 175 | 9,96 |
800 | 30 | 179 | 10,18 | |
1000 | 37 | 177 | 10,05 | |
GST-25 | 600 | 15 | 238 | 11,21 |
800 | 18,5 | 220 | 10,37 | |
900 | 22 | 233 | 10,96 | |
GST-20 | 600 | 7,5 | 119 | 10,23 |
800 | 11 | 131 | 11,26 |
